1. Funktionsweise des verteilten Systems
Die Funkreichweite eines Controllers ist begrenzt. Installiert man innerhalb eines Gebäudes jedoch mehrere Controller (MINISAFE2), welche über ein gemeinsames Netzwerk (WLAN) untereinander kommunizieren, so entsteht eine neue Dimension der Reichweite zwischen Sender und Empfänger. Dabei übernimmt der zuerst installierte Controller eine Masterfunktion, während alle weiteren Controller sich als Extender (Slave) unterordnen. So ist es möglich, Sendeinformationen an Controller “A” einzufangen, um eine Sendeaktion an Controller “B” wieder auszugeben. Alle Tasks (Automatismen) werden dabei vom Master verwaltet.
1.1 Controller hinzufügen
Das Hinzufügen eines zusätzlichen Controllers kann jederzeit in ein bestehendes System vorgenommen werden und ist sehr einfach. Es ist vergleichbar mit dem Hinzufügen des ersten Controllers. Lese dazu das Thema den Controller in ELTAKO GFA5 hinzufügen. Tippen Sie dazu unter EINSTELLUNGEN / CONTROLLER auf das Plus-Zeichen und folgen lediglich den Anweisungen. Der zuerst im System integrierte MINISAFE2 wird automatisch zum MASTER-Controller, alle zusätzlich hinzugefügte Controller werden zu SLAVE-Controller. Der Master-Controller übernimmt künftig die Verwaltung aller Automationen.
1.2 Verwaltung aller Controller

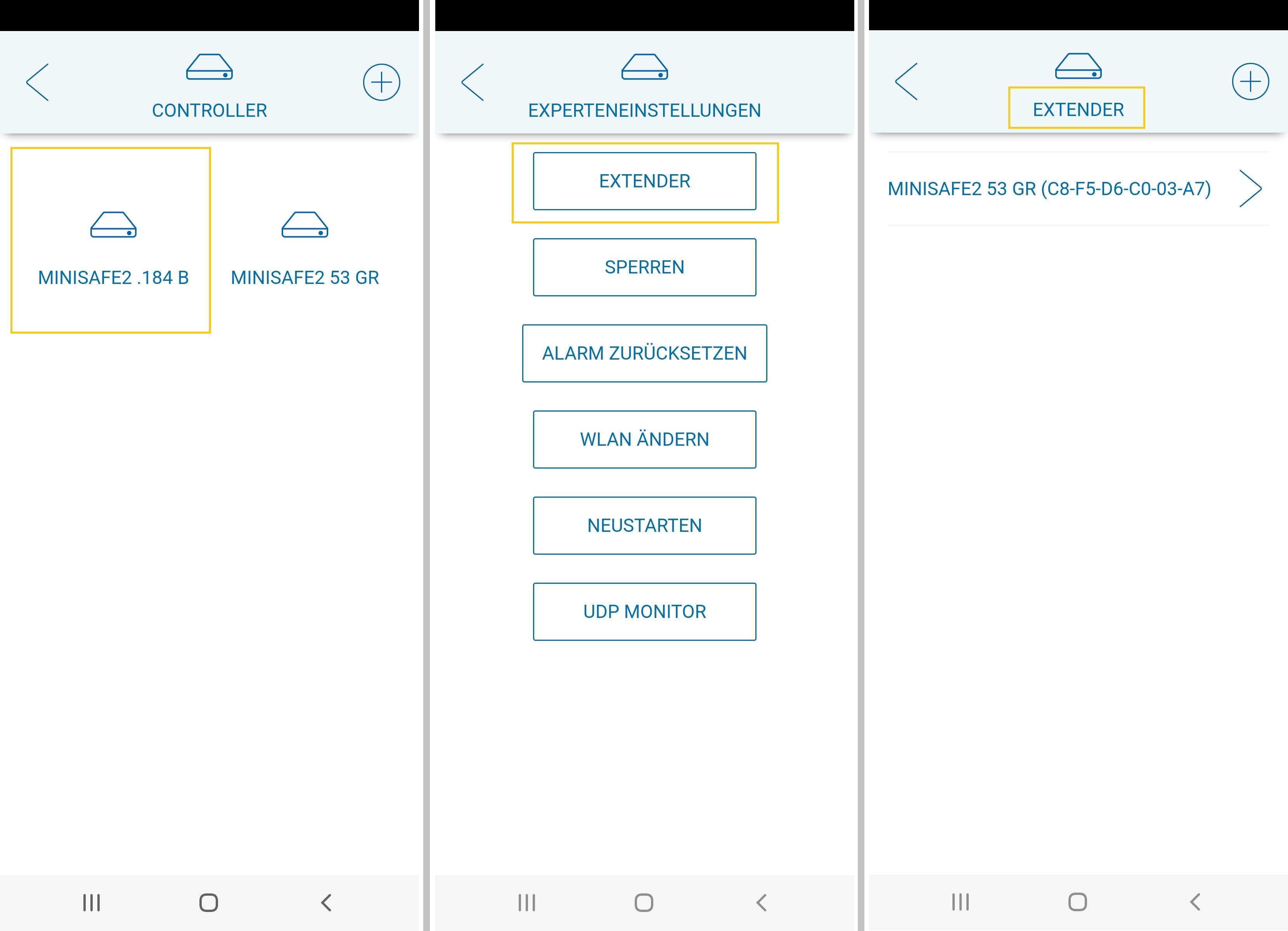

Alle hinzugefügten Controller werden über das Hauptmenü EINSTELLUNGEN -> CONTROLLER angezeigt. Tippt man auf den ersten Master-Controller oben links und danach weiter unten auf EXPERTENEINSTELLUNGEN -> EXTENDER, gelangt man zur Übersicht aller Extender-Controller (Slave).
Angezeigt wird die IP-Adresse und die MAC-Adresse des ausgewählten Controllers. In dieser Ansicht können Sie die IP ERNEUERN, das PASSWORT SETZTEN oder den Controller LÖSCHEN.
1.3 Aktoren und Sensoren einlernen und anlegen
Sobald mehrere Controller in einem System existieren, wird beim Einlernen von Sensoren oder Erstellen von Aktoren eine Auswahl der Controller angezeigt, für den dieser Einlernvorgang gelten soll. Ein spätere Änderung in Form von Verschieben auf ein anderen Controller ist nicht möglich. In der App GFA5 werden alle Funktionen in der gemeinsamen Raumübersicht über RÄUME angelegt. Eine grafische Trennung und Anordnung (bezogen auf Controller) ist nicht möglich.
1.4 Cloud Access im verteilten System
Ist der Fernzugriff gewünscht, so ist auf allen Controllern der Cloud Access zu aktivieren. Damit wird jeder Controller mit einem Kennwort geschützt. Es ist kein Problem, wenn pro Controller das gleiche Kennwort verwendet wird.
1.5 Alarm-Pin im verteilten System
Wird die Alarmfunktion verwendet, so müssen alle Controller über einen Alarm-PIN verfügen. Nach einer Deaktivierung muss jeder Controller über die PIN- Eingabe wieder freigeschaltet werden, wenn weitere Einstellungen vorgenommen werden sollen. Es ist kein Problem, wenn pro Controller der gleiche PIN verwendet wird.
1.6 technische Daten
Pro Controller können maximal 128 Aktoren angesteuert werden. Die Anzahl der Sensoren ist theoretisch unbegrenzt. Die Grenze für die Anzahl der maximalen Controller ist theoretisch die Anzahl der verfügbaren Netzwerkadressen.
